定位零件
工业用材料/减震/隔热
代码 | 带型① | 产地 | 齿距 | 主体材质 | 芯线材质 | 使用温度 |
---|---|---|---|---|---|---|
ECJ-MXL | MXL | 国产 | 2.032 | 橡胶 | 玻璃纤维线 | -20~80℃ |
J-ECJ-MXL | MXL | 进口 | 2.032 | 橡胶 | 玻璃纤维线 | -20~80℃ |

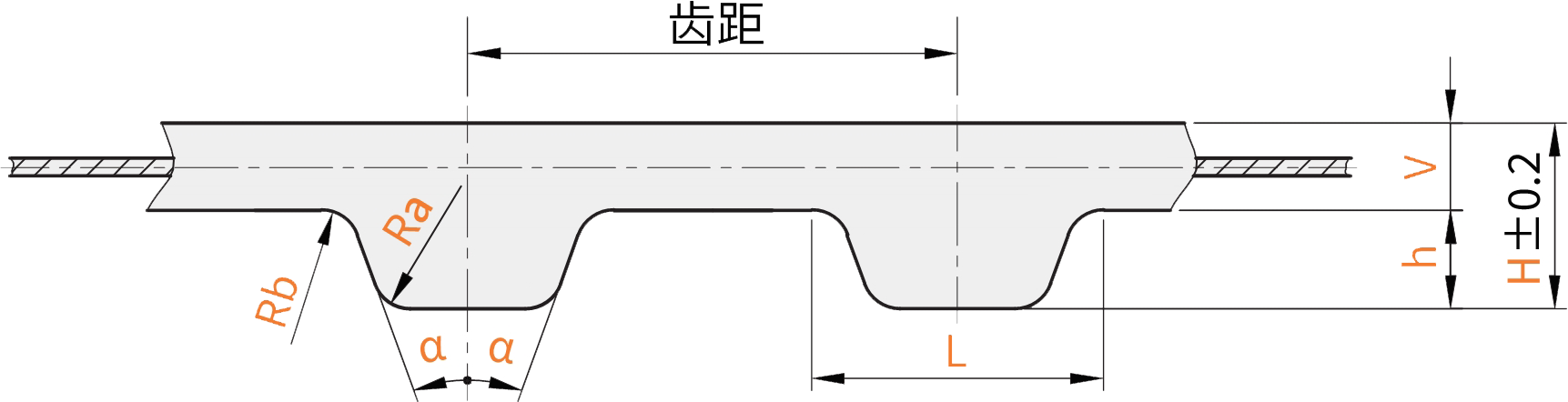

代码 | 齿形 | 齿距 | 2α | L | h | H | V | Rb | Ra |
---|---|---|---|---|---|---|---|---|---|
ECJ-MXL | MXL | 2.032 | 40° | 1.14 | 0.51 | 1.14 | 0.63 | 0.13 | 0.13 |
J-ECJ-MXL | MXL | 2.032 | 40° | 1.14 | 0.51 | 1.14 | 0.63 | 0.13 | 0.13 |
皮带公称宽度公差 | |
皮带宽度(mm) | 公差 |
---|---|
3~30 | ±0.5 |
31~50 | ±0.8 |
51~100 | ±1.0 |
